As estacas tipo raiz são fundações profundas amplamente empregadas quando há restrição de espaço, limitação de acesso a grandes equipamentos ou necessidade de execução em solos resistentes ou impenetráveis.

O processo executivo utiliza perfuração rotativa com injeção de água e posterior preenchimento com argamassa, o que garante elevada aderência entre o elemento estrutural e o solo.

Caracterização Geral

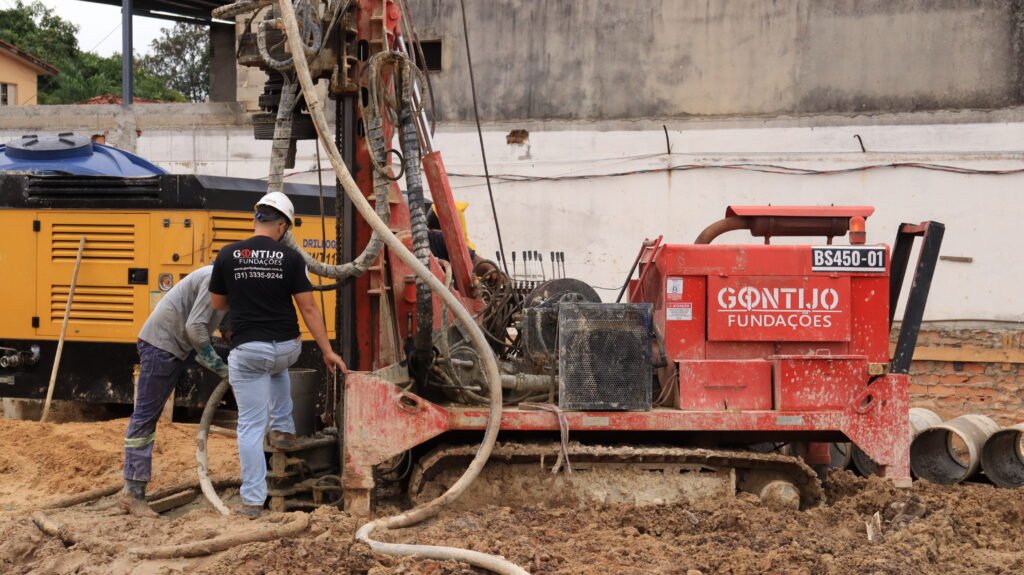

As estacas raiz utilizam perfuratrizes com tubos de aço dotados de coroa de wídia na extremidade inferior.

A execução ocorre por rotação combinada com força axial descendente (pulldown), enquanto a injeção contínua de água sob alta pressão acompanha o processo.

Sendo assim, esse método promove a desagregação do solo e a remoção do material escavado, permitindo a perfuração em solos resistentes ou com presença de rochas.

Etapas do Processo Executivo de Estacas Raiz

O processo executivo da estaca raiz inicia-se com a perfuração do terreno por meio da rotação do tubo metálico com coroa de wídia.

Simultaneamente, o sistema injeta água no interior do tubo, com vazões e pressões elevadas, podendo atingir cerca de 40 m³/h e 30 kg/cm².

A água retorna pelo espaço anelar entre o tubo e o solo, remove o material desagregado e permite a livre rotação do conjunto.

A perfuração prossegue até atingir a cota final prevista em projeto.

Após essa etapa, o operador mantém o fluxo de água até que o retorno apresente aspecto limpo, indicando a remoção do material solto.

Essa etapa garante a adequada limpeza do fundo da perfuração e a qualidade da aderência entre a argamassa e o terreno.

Após a limpeza, a equipe posiciona a armadura da estaca de forma devidamente centralizada.

Em seguida, inicia-se a concretagem com argamassa de cimento e areia, lançada por tubo tremonha com diâmetro entre 3” e 4”.

A argamassa utiliza elevado consumo de cimento, com mínimo de 600 kg/m³.

O traço usual adota um saco de cimento para cerca de 70 litros de areia peneirada e 25 litros de água.

A equipe mantém a concretagem até o completo preenchimento do tubo de perfuração e o retorno de argamassa sã, sem excesso de água.

Após o preenchimento, inicia-se a retirada gradual do tubo metálico.

Durante essa fase, a equipe aplica pressão de ar comprimido, limitada a cerca de 3 kg/cm², para promover a saída da argamassa para o exterior do tubo.

Esse procedimento assegura o contato íntimo da argamassa com o solo.

A cada segmento retirado, a equipe complementa o nível de argamassa no interior do tubo, evitando descontinuidades no fuste da estaca.

Controle Executivo

O controle da execução das estacas raiz envolve a observação contínua do material perfurado e a verificação da limpeza adequada do fundo da perfuração.

O processo também inclui o correto posicionamento da armadura, o controle das características da argamassa injetada e o acompanhamento das pressões aplicadas na retirada do tubo.

O controle do consumo de argamassa é fundamental, pois indica a integridade do fuste e o adequado contato com o solo.

Considerações Finais

O processo executivo da estaca raiz apresenta elevada versatilidade e permite aplicação em condições geotécnicas e construtivas desfavoráveis a outros tipos de fundações profundas.

Apesar do custo mais elevado e do maior consumo de água e energia, a estaca raiz constitui solução tecnicamente robusta.

Essa solução é especialmente indicada quando se exigem baixos níveis de vibração, execução em locais confinados ou perfuração em materiais de alta resistência.
